更新時間：2017/5/8 10:25:50 閱讀：37284

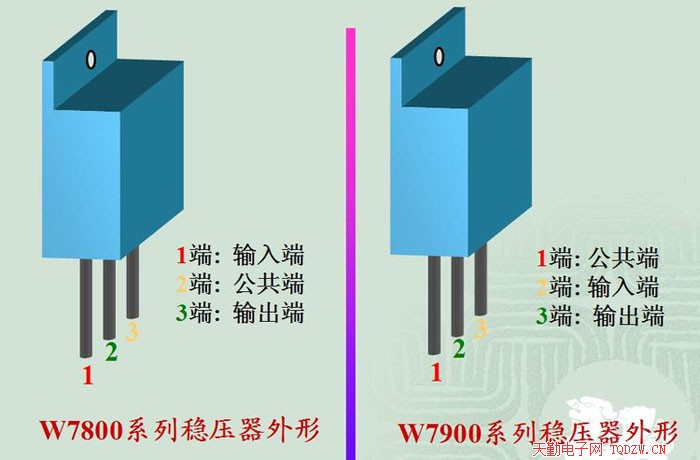

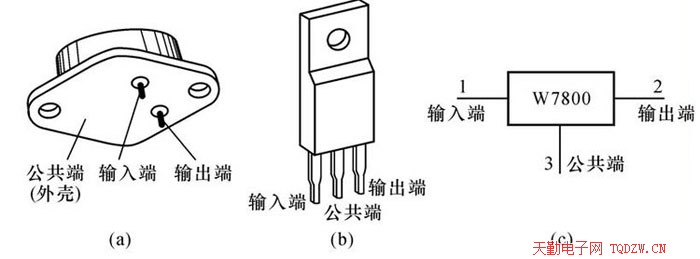

| 7800系列穩壓器，是常用的正電源三端穩壓芯片，外圍電路簡單，使用方便，常用型號有7805、7806、7808、7809、7812、7815、7818、7820、7824。同類型還有7900系列，輸出為負電源。 7800系列穩壓器參數 輸入電壓：（7805-7818）35V、（7820-7824）40V 引腳排列：

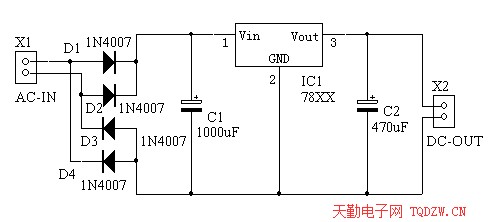

7800系列穩壓器應用電路

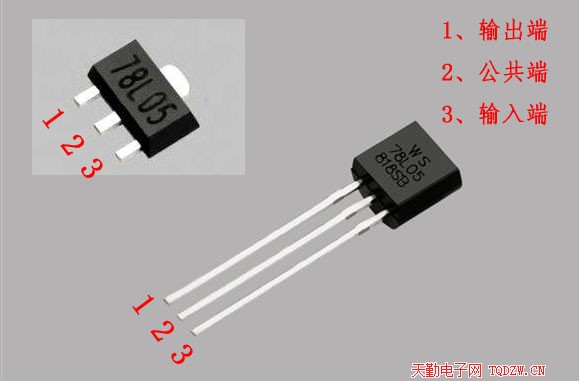

正電壓小功率三端穩壓器有78Lxx系列，輸出電流100mA，內有過熱、過流、短路保護，輸出電壓有5V ， 6V ， 8V ， 9V ， 10V ， 12V的，15V ， 18V和24V。 78L05引腳排列
|
