    光電耦合器好壞的檢測方法

    更新時間:2019/6/14 11:25:00    閱讀:32362    分享此文章:
    判斷光電耦合器的好壞,可在路測量其內部二極管和三極管的正反向電阻來確定。更可靠的檢測方法是以下三種。

    1、比較法 拆下懷疑有問題的光耦,用萬用表測量其內部二極管、三極管的正反向電阻值,用其與好的光耦對應腳的測量值進行比較,若阻值相差較大,則說明光耦已損壞。

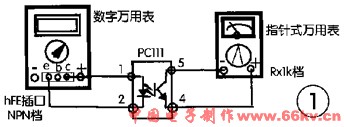

    2、數字萬用表檢測法 下面以PC111光耦檢測為例來說明數字萬用表檢測的方法,檢測電路如圖1所示。



    檢測時將光耦內接二極管的+端1腳和-端2腳分別插入數字萬用表的Hfe的c、e插孔內,此時數字萬用表應置于NPN擋;然后將光耦內接光電三極管C極5腳接指針式萬用表的黑表筆,e極4腳接紅表筆,并將指針式萬用表撥在RX1K擋。這樣就能通過指針式萬用表指針的偏轉角度——實際上是光電流的變化,來判斷光耦的情況。指針向右偏轉角度越大,說明光耦的光電轉換效率越高,即傳輸比越高,反之越低;若表針不動,則說明光耦已損壞。

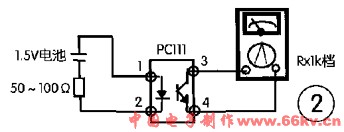

    3、光電效應判斷法 仍以PC111光電耦合器的檢測為例,檢測電路如圖2所示。



    將萬用表置于RX1K電阻擋,兩表筆分別接在光耦的輸出端4、5腳;然后用一節1.5V的電池與一只50~100Ω的電阻串接后,電池的正極端接PC111的1腳,負極端碰接2腳,或者正極端碰接1腳,負極端接2腳,這時觀察接在輸出端萬用表的指針偏轉情況。如果指針擺動,說明光耦是好的,如果不擺動,則說明光耦已損壞。萬用表指針擺動偏轉角度越大,表明光電轉換靈敏度越高。
