指針式萬用表測量電容方法詳解

更新時間:2016/10/7 17:26:31    閱讀:47475    分享此文章:
作為電子入門者,正確使用萬用表是最基本的技能,本文主要講解如何用指針式萬用表測量交流電容。

測電容用電阻擋,根據電容容量選擇適當?shù)牧砍蹋⒆⒁鉁y(cè)量時對于電解電容黑表筆要接電容正極。

1、估測微法級電容容量的大小:可憑經驗或參照相同容量的標準電容,根據指針擺動的最大幅度來判定。所參照的電容耐壓值可以不同,只要容量相同即可,例如估測一個100μF/250V的電容可用一個100μF/25V的電容來參照,只要它們指針擺動最大幅度一樣,即可斷定容量一樣。

2、估測皮法級電容容量大小:要用R×10kΩ擋,但只能測到1000pF以上的電容。對1000pF或稍大一點的電容,只要萬用表針稍有擺動,即可認為容量夠了。

3、測電容是否漏電:對1000微法以上的電容,可先用R×10Ω擋將其快速充電,并初步估測電容容量,然后改到R×1kΩ擋繼續測一會兒,這時指針不應回返,而應停在或十分接近∞處,否則就是有漏電現象。對一些幾十微法以下的定時或振蕩電容(比如彩電開關電源的振蕩電容),對其漏電特性要求非常高,只要稍有漏電就不能用,這時可在R×1kΩ擋充完電后再改用R×10kΩ擋繼續測量,同樣萬用表針應停在∞處而不應回返。

4、測量容量較大的電容器(5000P以上),萬用表指針將迅速右擺后再逐漸返回左端,指針停止時所指電阻值為此電容絕緣電阻。絕緣電阻越大越好,一般應接近∞,若指針不動,電容器已斷路,擺動后不返回,電容器漏電嚴重,均不能使用。較小容量(5000P以下)電容測試時表針基本不動。

5、萬用表使用前,應做到:
(1)萬用表水平放置。
(2)應檢查表針是否停在表盤左端的零位。如有偏離,可用小螺絲刀輕輕轉動表頭上的機械零位調整旋鈕,使表針指零。
(3)將表筆按上面要求插入表筆插孔。
(4)將選擇開關旋到相應的項目和量程上,就可以使用了。

6、萬用表使用后,應做到:
(1)拔出表筆。
(2)將選擇開關旋至“OFF”檔,若無此檔,應旋至交流電壓最大量程檔,如“1000V”檔。
(3)若長期不用,應將表內電池取出,以防電池電解液滲漏而腐蝕內部電路。

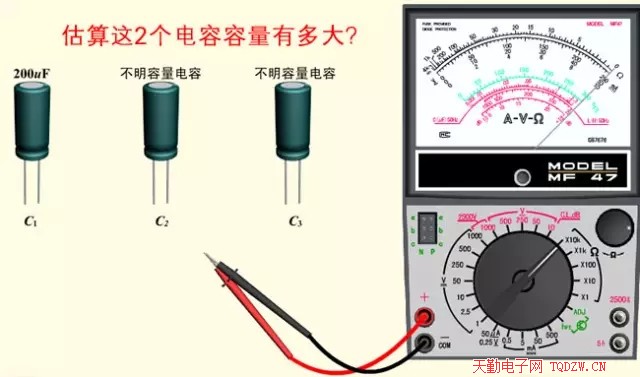

7、實例演示,以200UF的電容為參考,測量其他電容。

第一步:用萬用表檔位與量程選擇RX10k檔,調零,如下圖:

第二步:將紅、黑表筆接在電容兩端,可以看到指針有一個較大的偏轉,然后慢慢回到無窮大的位置,如下圖:


第三步:將紅、黑表筆接在電容C2兩端,發現指針偏轉角度比測200UF的電容小了一半,然后慢慢回到無窮大的位置,如下圖。可以認為這個電容的容量大概是100UF左右。

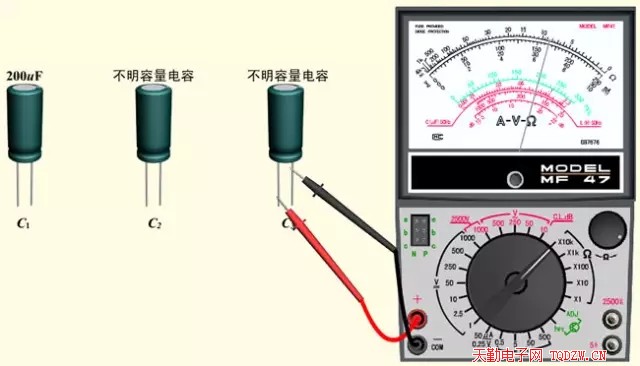

第四步:將紅、黑表筆接在電容C2兩端,發現指針偏轉角度比測200UF的電容大了一半多點,然后慢慢回到無窮大的位置,如下圖。可以認為這個電容的容量大概是470UF左右。


注意:電解電容器是有極性電容,測試時應用紅筆接電解電容器負極,黑筆接正極,電容量越大,表針擺動越大,每次測量后應將電容器兩端短接將電容器上所充電荷放掉。
