    萬用表9V電池代用電源

    更新時間:2017/6/29 18:18:30    閱讀:35996    分享此文章:
    萬用表電源大多采用9V疊層干電池供電,這種電池不僅市售價高,而且在一些地區也不易購買到,使用壽命較短。下面介紹一種用一節GNY0.18型7號鎳鎘電池供電的電源,其特點是:延長電池使用時間,可反復充電;不用改動表中電路,也不需另設開關,使用比較方便、經濟。

    1.電路工作原理

    萬用表代用電源的電路,如圖1所示。電路由三極管VT、升壓變壓器T、二極管VD、電容C與電源GB五個元器件組成。三極管VT和升壓變壓器T構成變壓器反饋式振蕩器,當電源輸出端有負載電流通過時,三極管VT就有基極電流通過,電路就振蕩工作;反之,沒有基極電流,電池也不消耗電流,所以此電路不設電源開關。

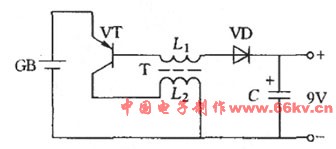

    圖1 電路原理圖



    2.元器件選擇及安裝調試

    VT:PNP型小功率三極管,如2N3906,β>200。

    VD:1N4148型開關二極管。

    C:1uF/16V。

    T:升壓變壓器,采用Φ10mm磁環作骨架,初級繞組L2用Φ0.15mm漆包線繞16圈,次級繞組L1用Φ0.08mm漆包線繞140圈。繞制前,可以用塑料片或竹片自制一個小梭子。兩端各剪一小叉口,把漆包線繞在梭子上,然后再繞制,如圖2所示。

    圖2 升壓變壓器制作圖

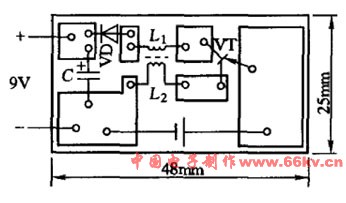

    萬用表代用電源的印制電路,如圖3所示。電源的印制電路板可按圖示尺寸用刀刻法制作,不用打孔,全部元器件直接焊接在銅箔面上即可。電池安裝在電路板上,其正、負極處用有彈性的磷銅片做一個卡子,焊在印刷板相應位置上固定。外殼同疊層電池的體積相仿,也可直接安裝在萬用表盒內。

    圖3 萬用表代用電源的印制電路



    整個電路焊接完畢并檢查無誤后,就可以通電進行調試了。首先在電壓輸出端連接上一只3 kΩ/0.125W電阻,用萬用表直流電壓檔測量電容C兩端的電壓,查看是否在直流9V左右,如輸出電壓較低,可適當調換變壓器L2繞組兩端引線的位置。該電源長期使用性能良好,應注意定期檢查鎳鎘電池的容量,及時補充電能。
