    用繼電器做個逆變器電路

    更新時間:2017/6/6 9:25:01    閱讀:50747    分享此文章:
    用繼電器做逆變電路,雖然實用性不強,卻可以作為初學者了解電路原理和學習實踐的入門制作。本文介紹的逆變電路極其簡單,可以驅動40W以下的白熾燈或熒光燈。

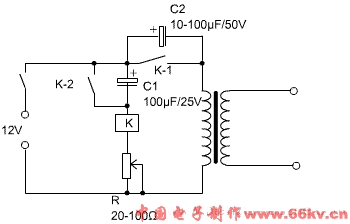

    接通電源后,電流通過繼電器的常閉觸點K-2以及電阻R流經繼電器線圈,繼電器得電吸合。繼電器吸合后K-2斷開,繼電器斷電釋放,然后繼電器又重新吸合、釋放……,一直循環下去。這一過程中繼電器的常開觸點K-1反復通斷,在變壓器的初級線圈中產生脈動電流,從而在變壓器次級側獲得高電壓。



    電路中C1的作用是使繼電器的常開觸點能可靠吸合,C2是減少觸點通斷產生的電弧,電阻R用來調節繼電器吸合深度,使K-1能可靠接通。C2根據電路設計的輸出功率選擇,同時變壓器也要根據輸出功率來選擇,R選用1W以上的電阻。

    調試的時候在變壓器輸出端接一只小功率燈泡或熒光燈,調節電阻R使燈泡最亮無明顯頻閃即可。
