    筆記本電源:12V轉19V升壓電路圖

    更新時間:2017/6/29 17:56:53    閱讀:43289    分享此文章:
    本電路由LTCl624CS8組成,可以將12V升壓為筆記本電腦用的19V電源,適用于12V蓄電池給筆記本電腦供電。

    此電路屬升壓型穩壓電路,采用UC3843作為控制lC,可將10.5-15V直流輸入電壓轉換為直流19V,最大輸出電流約為3A,效率在82%~87%左右。

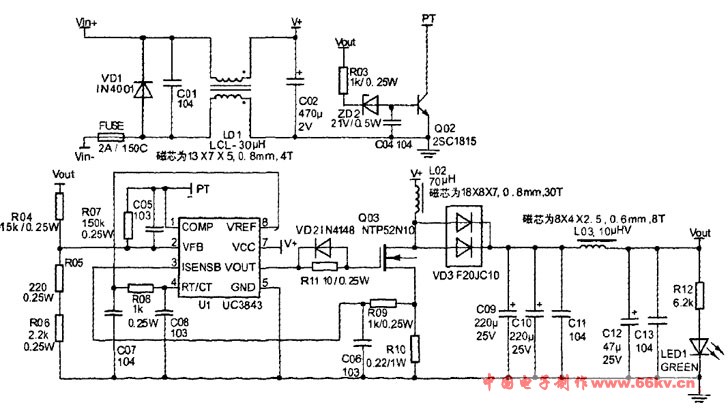

    12V轉19V升壓電路原理圖



    電路的原理很簡單,就是通過IC輸出的脈沖控制開關管Q03的開與關,將電感L02上產生的反電動勢疊加到輸入電壓上,使得輸出電壓升高。再通過IC占空比的調整,得到所需要的穩定的19V輸出電壓。UC3843的工作頻率由其4腳外接的RC數值決定,本電路約為170kHz.輸出電壓的數值則由其2腳外接的分壓電阻的阻值決定,通過改變電阻的大小比例,就可以在一定范圍內得到所需的電壓了。
