    TL494做的250W可控硅逆變器

    更新時間:2017/6/24 11:20:28    閱讀:36719    分享此文章:
    下圖的電路是一個250W可控硅逆變器,該電路由電壓驅動型脈寬調制控制集成電路TL494組成,簡單實用,成本低,效率高。

    基本分析:TL494首先觸發RS1導通,電流由:變壓器N2繞組、D1、RS1、整形電感L1到電池負極,形成第一個半周。同時由于電磁感應的作用使換向電容C1、C2的兩端被充上下正上負并且二倍電池電壓的電壓。經過0.01秒后TL494觸發RS2導通,首先換向電容兩端的2倍電池電壓由于RS2的導通被反向的加在了RS1的兩端,迫使RS1截至,與此同時電池電流也經變壓器的N1繞組、D2、RS2、L1到電池負極,形成逆變電壓的另一個半周。 C1、C2、L1 在換向上起重要作用、其他的可以適當修改。

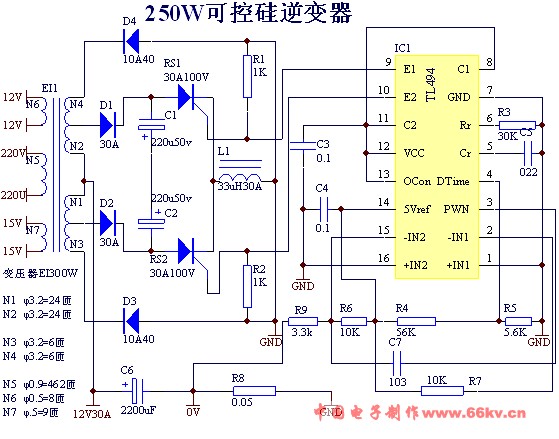

    電路原理圖如下:
