本文介紹的是一種高效開放式負離子發生器，它采用可控硅逆變高壓，懸浮式放電針，結構簡單，效果良好，安全可靠。市電電壓在160－250V均能正常工作，且耗電極省，僅1W左右，因此可長期連續工作。

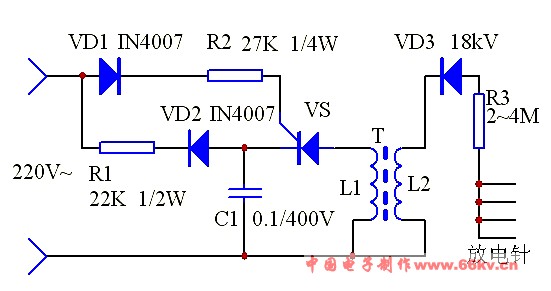

電路原理圖
工作原理
220V市電經VD1、VD2和R1、R2的整流、限流，單向脈動電流控制VS的通斷，產生振蕩，經變壓器T升壓后，經VD3整流得到萬伏左右的負高壓，經放電針對空氣放電，產生電離，生成負離子。
元器件選擇與制作
元器件清單
編號 名稱 型號 數量
R1 電阻 22K 1/2W 1
R2 電阻 27K 1/4W 1
R3 電阻 2－4M 1
C1 金屬化紙介電容 0.1u/400V 1
VD1、VD2 整流二極管 IN4007 2
VD3 硅堆 18kV 1
VS 單向可控硅 1A/400V 1
T 脈沖變壓器 自制 1
T可用14吋黑白電視機行輸出變壓器改制，將低壓繞組線圈全部拆除，用Φ = 0.35mm漆包線或絲包線繞28匝為L1，原高壓包為L2，R3是防觸電保護電阻，阻值為2—4MΩ。三枚放電針可用普通鍍鎳大頭針，高壓端引線要用黑白行輸出高壓線。
該電路只要元件良好，焊接無誤，勿需調試即可正常工作。 |
