    打鼾、夢語治療儀

    更新時間:2019/6/23 15:21:54    閱讀:31061    分享此文章:
    這個電路可有效制止睡覺時打鼾或說夢話,使用一段時間,形成條件反射,可逐步改掉這些毛病。只要打呼嚕的人一發出鼾聲或夢語者一說夢話,該電路就發出類似針刺電麻脈沖,使本人覺醒,而停止打鼾或夢語。

    工作原理

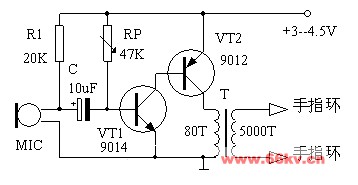

    話筒MIC檢拾到鼾聲或話語后,經C耦合至VT1、VT2組成的復合放大器進行放大,這一信號電壓經T升壓后,由RP控制輸出。



    元器件選擇及制作

    話筒MIC選用普通駐極體電容話筒,T采用便攜式收音機輸出變壓器鐵芯繞制,初級用Φ0.15mm漆包線繞80匝,次級用Φ0.08mm漆包線繞5000匝。RP為47k帶開關的電位器。電源采用二節5號電池。電極用厚0.5-1mm左右的銅片焊上兩根細絕緣導線,并將銅片彎成指環套在不相鄰的兩手指上。

    使用時,先距離話筒30-5cm學打鼾聲,調節RP,使兩手指間電麻程度合適后,便可投入使用。
