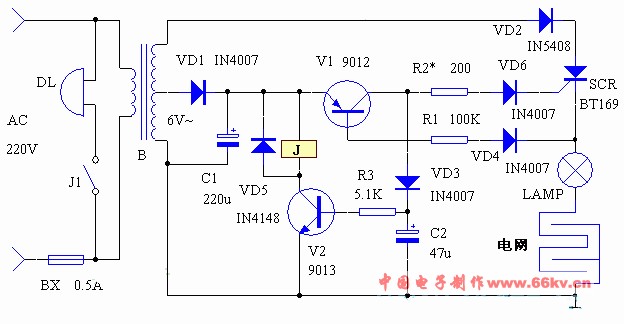

B是一只隔離、升壓式變壓器。由于電網利用大地作為一個電極，為防止殺鼠時市電保安器誤動作，用變壓器將電路與市電隔離。次級6V左右的低壓經VD1整流、C1濾波后得到7V左右的直流電壓作控制用。高壓交流電由VD2整流后得到的脈動電壓作觸殺電源。單向可控硅SCR用于高壓的開/關控制，SCR陰極通過LAMP接在電網上。
靜態時，三極管V1因基極電路懸浮而截止，SCR亦截止，電網對地間只有很低的直流電壓，因而產生電場很弱，不會使老鼠引起警覺。當有老鼠碰到電網時，V1立即導通，將SCR觸發，脈動高壓通過LAMP立即加在電網上，將老鼠擊斃。與此同時，V2也飽和導通，繼電器J通電吸合，電鈴DL接通電源而打響，通知人員將死老鼠及時移走。
B選用300W左右的控制變壓器改制，將低壓繞組拆除，另用Φ0.25mm的漆包線繞1200匝左右，在13匝處抽頭作低壓繞組。J用6V的小型繼電器。制作時，所有元件裝在一個電路板上。電網可用鐵絲在離地2cm高的瓷絕緣支撐物上纏繞數道形成，電路的公共端用鐵釘釘入地下。為了加強效果，可在地面潑些水。
調試
1、若R1用100KΩ，V1不能飽和，可用兩只9012管復合代替V1。
2、調整R2阻值，以使SCR能被可靠觸發導通。 |
