TWH8751芯片簡介
TWH8751是一種使用非常廣泛的開關集成電路，它有五個引腳，其中第5腳用于接正電源，它所使用的電源電壓在12～24V，3腳用于接地，并且在3腳和4腳之間是一個開關，這個開關是由1腳來進行控制的：當1腳為高電平時，開關就閉合，否則開關就斷開，這個開關閉合時，電流只能單方向從4腳向3腳流動。但在有的時候，我們希望這個開關不受任何電壓的控制，這時就可以利用2腳，一般情況下2腳就接一個低電壓(≤1.2V)，但如果2腳接上一個高電壓時，1腳就不能再對開關起控制作用了，并且開關會保持 在斷開的狀態。

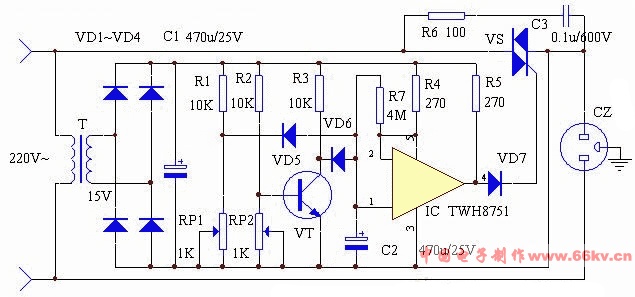

電路原理圖：
工作原理
當220V市電電網電壓過低時，可能損壞電冰箱電機時，R1和RP1分壓值減小，使VD5導通，使集成電路IC導通，接著使VD7截止，隨之雙向可控硅VS關斷，從而切斷電冰箱電源。調節RP1可設定欠壓保護值。
當電網電壓過高時，有可能使冰箱電機過熱燒毀。這是R2和RP2的分壓值增高，使三極管VT導通，隨之VD6導通，接著IC1導通，使VD7截止，可控硅VS關斷。調節RP2可設定過壓保護值。
R7和C2構成了斷電延時啟動電路。當斷電后又立即通電時，C2兩端電壓不能突變，使IC1②腳保護低電平而導通，從而使VD7截止，VS截止，保護了冰箱壓縮機。延時時間由R7及C2的數值決定，按圖中數值延時時間約為6分鐘。
本保護器制作調試都很簡單，故不詳述。調整RP1、RP2時，可用交流調壓器來模擬市電電壓的高低變化。 |
