    電焊機自動啟停裝置

    更新時間:2017/6/2 21:20:46    閱讀:16134    分享此文章:
    電焊機自動啟停裝置,用兩對可控硅分別控制電焊機的初級和次級,啟停靈敏可靠無噪音,現已裝于BX1—300交流弧焊機和ZXG—300手弧焊整流器上,工作一年多節電效果顯著。

    一、工作原理
    接通電源,控制變壓器B次級交流15V電壓經D6~D9整流、C5濾波給控制電路供電。由于焊條還未與工件接通,整機處于待機狀態。
    當操焊開始后,正電壓通過D1→焊條→焊件→R1→R2→BG1的b、e結→R5到負端,BG1導通。另一路正電壓經R3→BG1的ce結→J-1→R7→BG3的be結到負端,BG3導通,J吸合,J—2、J—3閉合,控制焊機初級及次級的兩對反相并聯的可控硅均導通,即可實施焊接。J吸合后J—1斷開。
    電流互感器T檢測焊接電流感生電壓,D3整流,C3濾波,R8限流,給BG2提供偏流,致BG2導通。由此BG3的基極電流則通過BG2的ce結繼續流通。
    當停焊的瞬間(如擺校工作、續換焊條、偶然斷弧),T感生不出電壓,C3放電到0.6V以下,BG2截止,焊條工件又不通。正電改經D→KT、KT4→焊機次級線圈→R1→R2保持BG1基極電流的通路。BG3基極電流的通路則靠給C2充電電流的路徑來維持。調整C2值以改變延遲維持時間(約30秒到1分鐘),再實施焊接又如上述啟停機。使短暫時間維持焊機不停電,超過設定延遲維持時間C2充滿,BG3沒有維持導通的電流則截止,J釋放,焊機斷電,達到節電的目的。

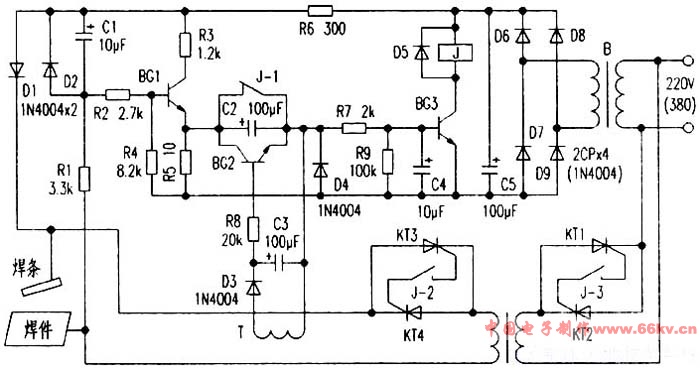

    電路原理圖如下:



    二、元器件作用及性能選擇
    二極管D1、D2為初始啟動電流通路兼限幅作用,選用耐壓值高的1N4007;R1降壓,R6限流,選用0.5W金屬膜電阻;其他電阻選用l/8W即可;三極管BG1~BG3用小功率硅三極管3DG6C及9013;繼電器J用JRX-B1型;電流互感器T用成品漏電保護器中的環形線圈;控制變壓器B初級電壓應和所控制電焊機初級電壓相適應。次級15V/5W即可。最要緊的是兩對可控硅,控制初級一對KT1、KT2選1000V以上50A的,控制次級一對KT3、KT4選用500V以上200A的。其他無嚴格要求。整個控制電路絕對不能接地,否則要損壞元器件。
