    用CD4013制作觸摸開關

    更新時間:2018/10/16 16:26:13    閱讀:35254    分享此文章:

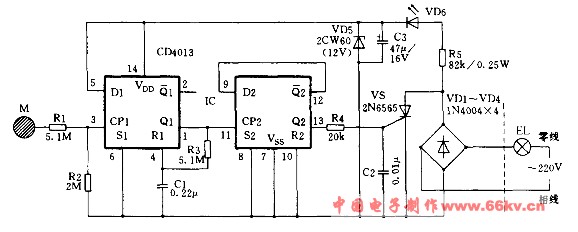

    本電路是用D觸發器CD4013制作的觸摸開關,通過手指的觸摸實現電燈“開”或“關”。

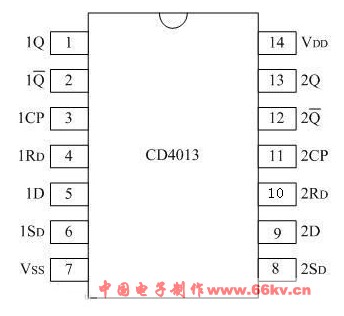

     CD4013有兩個D觸發器,一個D觸發器有6個端子:2個輸出,4個控制。4個控制分別是R、S、CP、D。引腳圖如下:



    CD4013是雙D觸發器,分別接成一個單穩態電路和一個雙穩態電路。單穩態電路的作用是對觸摸信號進行脈沖展寬整形,保證每次觸摸動作都可靠。雙穩態電路用來驅動晶閘管VS。當人手摸一下M,人體泄漏的交流電在電阻R2上的壓降,其正半周信號進入③腳CP1端,使單穩態電路翻轉進入暫態.其輸出端Q1即①腳跳變為高電平,此高電平經R3向C1充電,使④  電位上升,當上升到復位電平時,單穩態電路復位,①腳恢復低電平。所以每觸摸一次M,①腳就輸出一個固定寬度的正脈沖。此正脈沖將直接加到11腳CP2端,使雙穩態電路翻轉一次,其輸出端Q2即13腳電平就改變一次。當13腳為高電平時.VS開通,電燈EL點亮。這時電容C3兩端的電壓會跌落到3V左右,發光管VD6熄滅,由于CMOS電路的微功耗特點,所以集成塊仍能正常工作。當13腳輸出低電平時。VS失去觸發電流,當交流電過零時即關斷,EL熄滅。這時C3兩端電壓又恢復到VD5的穩壓值12V,VD6發光用來指示開關的位置。

    由此可見,每觸摸一次M,就能實現電燈“開”或“關”,它對外也僅兩根引出線,故安裝與使用都十分方便。
