    無靜態功耗的雙片觸摸開關

    更新時間:2017/6/3 10:05:20    閱讀:16236    分享此文章:
    此電路有兩只觸摸片,一只是開,另一只是關,用于控制220V交流市電的電器工作,電路由分立元件組成,比較簡單。

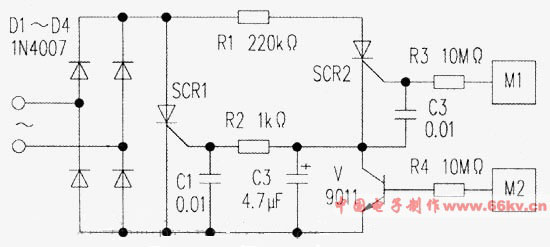

    電路原理圖:



    工作原理:
    交流市電經二極管D1-D4橋式整流后變成脈動直流電,一路直接加到SCR1的陽、陰極之間,另一路通過電阻R1b加到SCR2的陽極。平時SCR1和SCR2均處于關斷狀態,整個電路無功耗。當人體用手指觸摸一下金屬片M1時,人體的感應信號使SCR2導通,結果SCR1得到觸發電流也導通,對應電器得電工作(圖中未繪出)。SCR1導通后,SCR2隨即沒有工作電壓,此時對應C2兩端電壓約為0.8V。需要關掉電器的電源時,手指觸摸一下金屬片M2,對應三極管V導通,結果C2上的電荷被釋放,SCR1在市電過零時關斷。圖中C1和C3是抗干擾電容,均采用0.01μF瓷片電容。SCR2的型號采用CR02AM或MCR100-6。
