1、0-120秒可調定時器
首先介紹的延時電路，采用晶體管、阻容元件和一個繼電器做成，其延時時間在0～120分鐘內連續可調，電路結構簡單、工作可靠，可作為家用電器的延時裝置。
工作原理：延時部分由BG1、BG2復合后與電容C組成密勒積分電路。電源接通前C的端電壓為零，電源接通后BG3、BG4導通，繼電器J吸合，同時電容C被充電，充電電流經R2、C、R構成回路，a點電位上升，引起b點電位下降，b點電位的下降又限制了a點電位上升。
a、b兩點電位互相補償的結果使a點電位的上升量非常小，充電電流接近似恒定。當b點電位上升到10V左右時，BG3、BG4接近截止，繼電器J釋放，延時過程結束。按一下按鈕AN，電容C迅速經D1放電，繼電器J吸合，開始下一個延時過程。
2、七分鐘延時電路

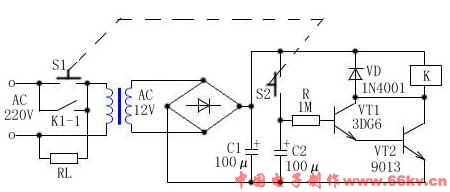

電路如圖所示。工作時，按下S1、S2后，整流電源對C2充電，C2兩端的電壓迅速達到電源電壓值。同時，電源經R為V1、V2組成的復合管提供基極偏流，使復合管導通，繼電器K吸合，其觸點K1－1閉合與S1一起為電器RL提供交流電源，S1、S2松開時RL仍能正常工作；但S1、S2松開后，電容C2經R、復合管放電，使復合管保持導通狀態，以維持RL的正常工作；隨著時間的延遲，C2上的電壓不足以維持復合管的導通，K便釋放，電器RL上的電源就被自動切斷，從而達到了自動關機的目的。
延時時間的長短由C2和R的時間常數決定，改變C2或R的數值可以改變延時時間的長短（按圖中數值延時約7分鐘），加大C2或R的數值，延時時間變長，反之時間變短。 |
