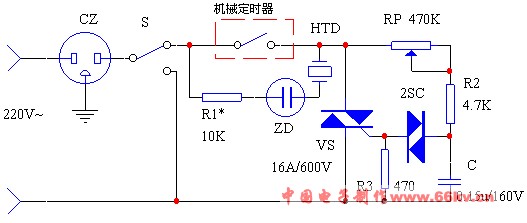

電路原理圖
工作原理
電飯煲火力控制器電路由機械定時器和無級調壓電路兩部分構成。CZ1是電飯煲用的插座。S是功能轉換開關，當S撥至“1”時，火力控制電路失去作用，電飯煲恢復普通煮飯功能；當S撥至“2”時，接通了火力控制電路，電飯煲可用于熬湯、煮稀飯、蒸煮食物等。
無級調壓電路由雙向可控硅VS無觸點控制開關，2CS雙向觸發二極管，RP、R2、C移相網絡構成。調節RP的阻值，可以獲得不同的充電時間常數，從而得到VS不同的導通角。定時器起自動斷電的作用。R1、ZD、HTD構成定時聲光報訊電路。用于熬湯時，可根據食物的烹調經驗，先將機械定時器旋一定角度（如需要30分鐘），此時聲光報訊電路被定時器開關答短接不工作，然后按下電飯煲上的開關，調節RP，可使電飯煲兩端的電壓在60V－220V范圍內無級變化。加在電煲上的電壓不同，要獲得不同的火力，其湯液既不會因火力過大外溢，同時又能節省電能，熬出的湯味道出較香美。當定時器預定時間到，定時器開關觸點斷開，此時有微弱的電流流過報訊電路，引起聲光報訊，通知主人，湯已熬好。在實際使用中，主人可將諸如：鍋內食物量、火力大小、定時長短做記錄，形成經驗值，一段時間以后，便可得心應手，這樣既不用長時間注意電飯煲，又能吃上熬煮的食物。
本電路只要元器件質量良好，幾乎不用調試即可正常工作。該裝置可用于1000W以下的各種型號電飯煲。變通使用，也可用于大功率調光、電風扇調速等。 |
