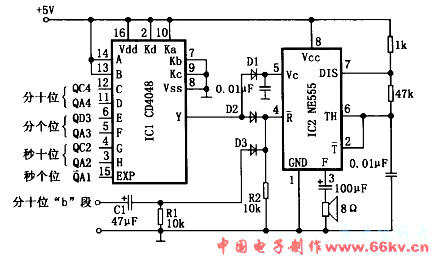

電路原理圖
工作原理
IC1為8輸入端多功能可擴展的門CD4048。六個輸入端分別接分十位QC4、QA4，分個位QD3、QA3，秒十位QC2、QA2，擴展端接秒個位QA1.輸出端滿足Y＝QC4 QA4 QC2 QA2 QA1的邏輯關系。在“59分50（52、54、56、58）秒”時，即分十位是“0101”、分個位是“1001”、秒十位是“0101”、秒個位是“***0”時，IC1的輸出端Y為高電平“1”，該高電平經二極管D2、電阻R2及二極管D1，加至555振蕩器（IC2）的復位端4腳和控制端5腳，使555振蕩器振蕩，驅動揚聲器發出“嘟”聲。
電容C1和電阻R1組成微分電路，其輸入端接十位“b”段的驅動端，該驅動端在分十位顯示“0、1、2、3、4”時為高電平“1”，顯示“5”時為低電平“0”。電容C1上的初始電壓為零。在整點“00分00秒”時，分十位由顯示“5”軒為顯示“0”，分十位“b”段驅動端由低電平“0”軒為高電平“1”。將這一正脈沖回到微分電路，取出脈沖上升沿通過二極管D3、電阻R2，加至555振蕩器“IC2”的復位端4腳和控制端5腳，使555振蕩在較高頻率（與發“嘟”聲頻率相比），驅動揚聲器發出“嘀”聲。電容C1充電結束后“嘀”聲停止。改變電容C1的容量或電阻R1的阻值，可調節“嘀”聲的長短。
當分十位由顯示“4”轉為顯示“5”時，“b”端驅動端由高電平“1”轉為低電平“0”，電容C1經電阻R1反向放電恢復初始狀態，到下次“59分50秒”時再重復以上過程，達到模擬電臺報時的目的。 |
