工作原理

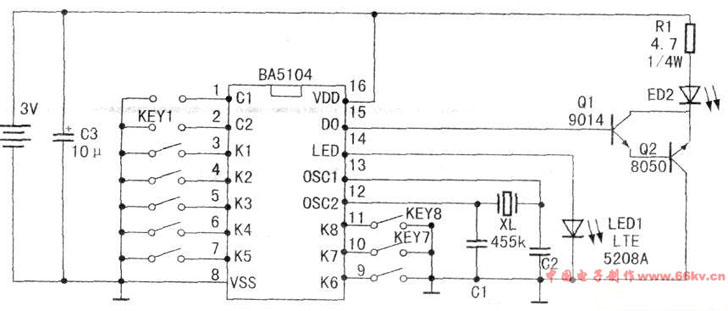

發射器電路如下圖所示。圖中編碼IC為BA5104。K1～K8是遙控按鍵輸入端，內接下拉電阻。當按下K1—K8的任一遙控鍵時，由BA5104的(12)、(13)腳所接內部時鐘電路與外接455kHz晶振、C1、C2組成的振蕩電路起振工作，經電路內部整形分頻產生38kHz載頻。IC將K1~K8及C1、C2輸入的數據進行編碼。由(15)腳DO端串行輸出，經三極管Q1、Q2復合放大后驅動紅外發射管發送出調制載波紅外線脈沖信號。(14)腳為發射狀態顯示輸出端，有高電平輸出時，LED1亮，反之不亮。①、②腳(CI、C2端)為用戶編碼輸入端，每一腳可任意設定“1”（接地）或“O”（懸空）兩種狀態，從而可以設定4種不同編碼。⑩腳VDD接正電源3V，⑧腳VSS接地。

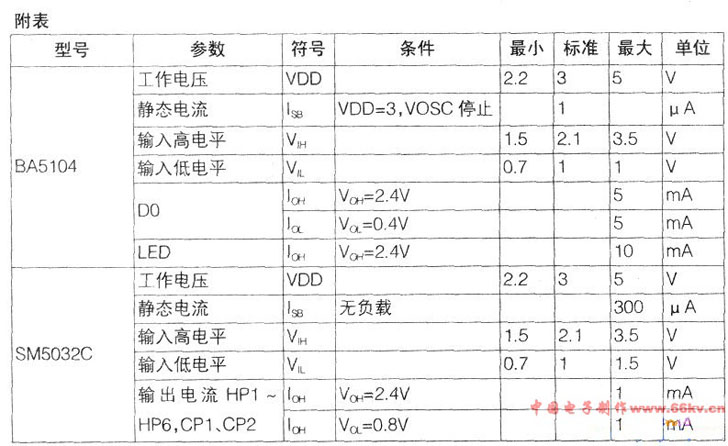

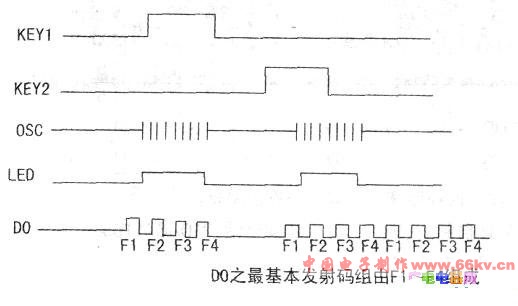

BA5104的直流特性如附表如示，發射輸出波形如下圖所示。

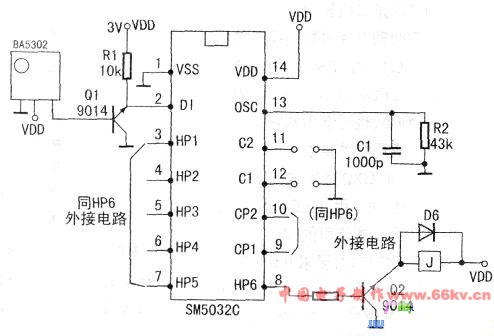

遙控接收電路如下圖所示。紅外信號由通用紅外接收器BA5302完成前置放大、載波選頻、脈沖解調。當有紅外脈沖信號到來時．BA5302輸出低電平，經Q1反相后，作用于解碼電路SM5032C的DI端（②腳）。輸入信號經SM5032C內部進行比較、解碼后，由③一⑩腳(HP/CP端)輸出相應的控制信號。SM5032C的HPI—HP6端輸出持續電平信號。
當按下發射器KEYI～KEY6任一鍵時，SM5032C相應HP端輸出持續高電平。

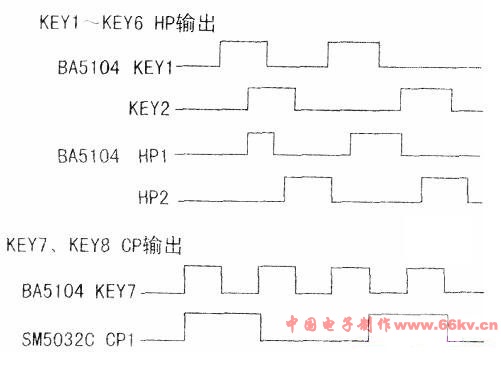

松開發射鍵，則輸出低電平。CP1、CP2端為反相電平輸出端（自鎖）。當按下發射器KEY7、KEY8中某一鍵時，SM5032C相應CP端輸出電平翻轉，即“1”變為“0”或“O”變為“1”，每按一次，輸出電平即翻轉一次。C1、C2端((12)、(11)腳)為用戶碼輸入端，每位可設定“1”（接地）或“0”（懸空），可設定4個用戶編碼，要求與BA5104中的C1、C2端設定 的編碼相同。電容C1、電阻R2與⑩腳內部電路組成時鐘振蕩器，頻率為38kHz。⑩腳VDD接正電源3V。①腳VSS接地。SM5032C直流特性如附表所示，輸出波形如下圖所示。
SM5032C自鎖輸出CPI、CP2通過驅動電路、繼電器可分別控制兩路燈具的開關。暫存連續輸出HPI~HP6通過繼電器可控制窗簾電機的正反轉或通過一調光lC控制燈的明暗變化。
元器件選擇與調試
發射器中的XL應選用455kHz陶瓷振蕩器或遙控電視用的455kHz晶振。
電容C1、C2選用100pF瓷片電容。
LED1為φ3發光二極管。KEY1～KEY8可選用小型微動開關或導電橡膠按鍵。
三極管Q1為2SC9014．Q2為2SC8050。LED2用紅外發射管LTE-5208A．也可選用其它型號的。
接收器中，通用紅外接收頭BA5302可用索尼公司的CX20106或其仿制品KA2184，也可用NEC公司的uPC1373H或三洋公司的LA7224。三極管Q均用2SC9014，要求B>ioo。二極管D均為1N4148。電容C1用1000pF瓷片電容，容值誤差<5%。電路安裝無誤，無需調試即可正常工作。遙控距離10m左右。如紅外接收頭是自制的，則需調整其選頻電路外接電阻或電感，便其工作在38kHz。
|
