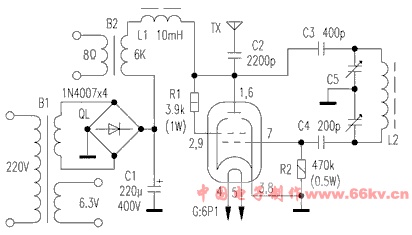

本實驗的電路見下圖：其中用了很多拆機品比如B1、B2、G、R1、R2、C2、C3、C4、C5。考慮到拆機后的電源濾波電容體積太大，于是用一個彩電濾波電容替換。L1選用22mm的漆包線在MX-2000的磁環上繞100匝，L2決定電臺的發射頻率。C5為空氣雙聯，其容量為360pFx2。B1為原機電源變壓器。
本電臺可以發射較多波段的電波如果頻率選在中波AM波段時，L2可選用35mm的漆包線在中波磁棒上30+50匝，或選用13mm的漆包線在25mm的紙筒上密繞90匝。這樣發射頻率會落在550-1650kHz之間。如果選用短波波段時，L2可用0.5mm的漆包線在16mm的紙筒上間繞9匝。這樣構成的振蕩器頻率就落在6~18MHz之間。高壓部分整流改用4只IN4007。B2為原輸出變壓器。C2、C3、以為機內拆得的云母電容，其中C2、C3耐壓以大于400V為佳。R1、R2也可自己購水泥電阻。因牦散功率較大，其功率選≥1W。TX為1／4天線，可用一段粗導線代替，長度約為發射波長的1／4。本實驗選用的是3mm、8m長的漆包線。整個電路安裝無需使用敷銅板，直接用一塊膠木板，在其上鉆孔，搭棚焊接即可。只要元件良好，裝好后電路即會起振，起振時G內能看到淺藍色的電子流，并伴有“咝咝”的聲音。如果有條件，可做一個簡單的場強儀，通過調節R2使發射場強達到最大。天線可通過絕緣子垂直安裝在墻上。接上天線后在B2處輸入5W左右的音頻信號，將一個收音機和發射機的距離拉遠，收音機應能清晰地收到信號，失真度也不應很明顯。若發射時交流聲太大，接地便能解決。接下來就慢慢享受無線電的樂趣吧！
經實測，發射功率有5W之大，所以實驗時務必遵守國家無委會的有關規定。 |
