工作原理
外線打入電話時，振鈴脈沖經C1、R1、D2對C2充電，穩壓在6V，此電壓使N1、N2反向，V1實現模擬摘機，同時啟動V4、V5為IC1—IC4提供工作電源。這時外線可按下分機號碼，撥號信號經IC2、IC3解碼，觸發IC4，使對應分機輸出端為高電平，對應繼電器吸合和對應SCR導通，IC5、IC6得電送出模擬鈴音信號回線路(提示撥號端電話接通)和鈴音電壓供分機振鈴，如打入的外線不知道有分機號或未按分機號，約4秒后，C11充電結束，N1輸出低電平，禁止N5對IC4復位電平的控制，N6輸出端轉為高電平，觸發IC4 14 腳，使 1 腳輸出高電平，J4吸合，電話自動接入主機振鈴。待分機或主機接電話摘機后，V8導通送出一個復位電平至IC4，所有繼電器均復位，電話與外線接通。接通后，V3隨之導通，N3翻轉，卸放C2上電量關閉模擬摘機電路和釋放C11上的電量，由于N1輸出為高，允許N5進行控制，N5輸出的高電平使 IC4處于復位狀態，所以不用擔心主機繼電器會被N6觸發導通。在撥分機號時，如發現有錯只需按下除0~3以外其它數字鍵即可使IC4復位，實現重新?lián)艽蚍謾C號。

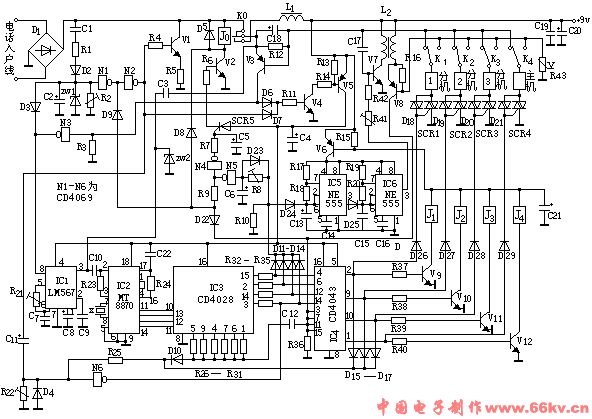

電路原理圖
主分機要進行內部通話時，摘機啟動IC1~IC4的電源。長時間按某一分機號（主機號為“0”）則IC3的對應輸出端為C6充電，約過數秒鐘后（根據R8C6的時間常數，調整R8可設定按鍵時間為2~4秒）N5輸出翻轉為低電平，取消對IC4進行復位，則IC4輸出端對應的分機繼電器吸合，SCR5導通，J0隨即吸合，使40V外線模擬摘機，禁止外線打入電話。K0轉為內線通話模式，內線被叫電話振鈴，通知有電話打入，被叫摘機，則IC4被V8復位，振鈴停止。此間若要內部三方通話，只要通話的任意一機按下第三方的分機號即可（內部通話按第三方號碼時，D8導通D22截止，不需要長時間按號），待第三方振鈴后摘機就可實現“三通”。
內線撥打外線時，與正常無分機電話一樣摘機撥號即可。由于R8、C6、D23的作用，短暫的撥號（如外線號中有主分機號0、1、2、3）不使N5輸出由高電平轉為低電平，IC4始終處于復位，對應繼電器不會吸合，SCR5也截止，J0也不導通，不用擔心撥號時會撥通分機。內線掛斷后，V3截止，電路又回到等待狀態。在外線呼內線無應答超時時，由R2C2限時約為45~60秒，自動將內線模擬摘機掛斷；若無應答時未到此設定時間外線就先行掛機，則IC1檢測到外線回送的掛機忙音信號，IC1 8 腳輸出低電平將內線掛斷。由于D18~D21的觸發電壓大于15伏，在分機通話時，其它分機將無法監聽，起到有效的保密作用。
組裝與調試
1. 圖中標為可調的電阻最后裝上，接上電話外線和9V電源，并上分機，用10K電阻從外線正極為C2充電，測量并調節R2使V1在C2通電后導通時間為45~60秒。
2.再次為C2充電，調節R21使鎖相環電路IC1的頻率與忙音頻率一致（必須在外線有忙音時調試，否則重復），此時IC1 4 腳電壓降為0V。
3.摘任意話機后V3和V5集電極都應有近9V電壓。再按其它分機鍵，調節R8使按鍵時間為2~4秒后V2基極才有0.6V電壓，同時對應分機繼電器也吸合，V6應導通。
4.在R41上串一只2K電阻并調節R41使振鈴聲響亮適中。測量有振鈴聲的分機摘機后V8集電極是否有一脈動電壓，否則換V8。調試完畢，蠟封可調元件即可投入正常使用。如沒有合規格的可調電阻，可外接電阻調試，然后換成固定電阻。
使用與維護 該程控機是在有通話要求時才啟動大部分電路的工作電源的。平時，在待機狀態僅為N1~N6（CD4069）供電，電流為幾μA，耗電極微，電源使用壽命長。因此，用較好質量的干電池做電源很方便實用。
內外線通話時，若外線要與另一分機通話，則內線電話撥另一分機號，待兩內線主分機聯系上后，掛斷此內線電話，另一分機只要按動一次叉簧就可與外線連通。另一分機如無應答，原內線電話也只需拍動一次叉簧又可回復先前的通話狀態。
元件除特別注時外，其余均為常規元件，可用小型化元件安裝。 |
