工作原理

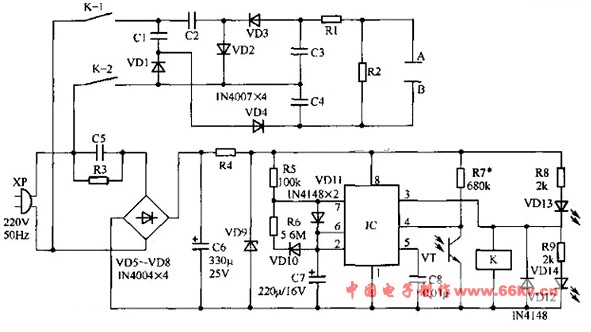

本電子滅蟑電路主要是由兩大電路所組成，電路原理如圖1所示。主電路由電容C1-C4、二極管VD1-VD4組成的高壓電路。A、B兩端通過常閉觸點K- 1、K-2直接接在220V交流電源上。當B端為正半周、A端為負半周時，主流電通過二極管VD1對電容C1充電，這時電容C1的兩端電壓 VC1＝√2×220v。當A為正半周，B為負半周時，交流電通過二極管VD4再加上電容C1上的電壓對電容C4充電，使得電容C4上的電壓為二倍交流峰值。同理，電容C3上的電壓為負的二倍交流峰值。因此，在A、E兩端可得到電容C3、C4的疊加電壓，即4倍的交流峰值，則可產生大于1000V的直流高壓。所以，利用220v的電源通過升壓整流電路可將電壓提高到直流1200v左有。當繼電器K釋放時，電阻R1和R2為電壓板上提供泄放電流回路。
副電路是由電源部分、定時部分、光控部分所組成。接通220v交流電，由電容C5降壓，二極管VD5-VD8組成的橋式整流，電容C6、電阻R4、穩壓二極管VD9組成的濾波、穩壓電路，為時基集成電路IC的8腳與1腳間提供10-12v的直流穩壓電源。由集成電路IC、電阻R5、R6、二極管VD10、 VD11、電容C7組成的定時電路。通電時，直流電源通過電阻R5，二極管VD11對電容C7充電，當電容C7兩端電壓達到2/3電源電壓時，IC被復位，3腳輸出低電位，發光二極管VD13燃亮，繼電器K不動作，觸點K-1、K-2斷開，無高壓輸出。此時，C7中的電荷通過二極管VD10、電阻R6，經IC 7腳的內部放電管泄放，使電容C7兩端電壓下降，當電容C7兩端電壓下降到1/3電源電壓時，IC處于置位狀態，3腳輸出高電位，發光二極管VD14燃亮 (VD13熄滅)，繼電器K通電吸合，觸點K-1、K-2閉合，高壓電路工作。這時，如有蟑螂爬上電極板，即被殺死。當電容C7放電到一定的電壓時，電源電壓又開始對電容C7充電，重復上述過程。
其中，調整電阻R5和電阻R6，則可分別調整充放電時間。由圖1給出的參數值可知，每隔10-15分鐘，A、B兩端便可通電一次，每次通電時間3秒左右。因而，保證一批批地殺死蟑螂。當IC的5腳不接外加電壓時，通常接入0.01-0.1 uF的電容至地，以防止外界的信號干擾。
一般光線亮?xí)r，蟑螂很少出來活動，因此可不必加壓。這可由光電三極管VT來控制。無光照時，光電三極管VT呈高電阻，經與電阻R7分壓，IC的復位端4腳為高電位，定時電路正常工作。有光照時，光電三極管VT呈低阻，分壓電路的4腳為低電位，4腳強行復位，3腳輸出低電位，繼電器K失電釋放，無高壓輸出。
元器件選擇
IC采用NE555時基集成塊。光電三極管VT：3DV912A-13。電容C1、C2：1u/400V，C3、C4：0.33u /630V，C5：0.68u/400V。由于C1-C5選用滌綸的介質材料．其絕緣性能與電源極性無關，且有很高的耐壓作用，故可以用于交流中的降壓。電阻R1：100-300Ω、≥3W(水泥電阻)，R2、R3：1MΩ/1W。R4：33-100Ω/1W，均為金屬膜電阻。其它電阻均采用1/4W碳膜電阻。繼電器K：JRC-19F(4078)，觸點形式為2c，線圈電壓12V(DC) 。發光二極管VD13：BT301(綠色)，VD14：BT201(紅色)，穩壓二極管VD9；2CW110(穩壓值12V±1V)。其它元器件參數值按圖1標注選用。
制作與使用

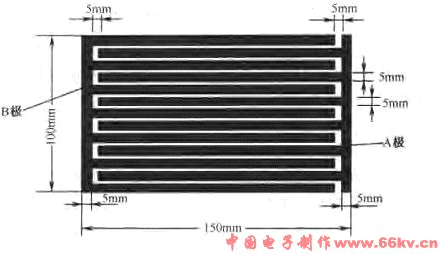

將環氧樹脂敷銅板用腐蝕法或用刀刻法刻劃出梳狀電極板，其尺寸為150mm×100mm，外形狀如圖2所示。A板和B板不能有任何短路現象。(對于業余者制作電極板其間隔距離均為5mm，以防制作粗造。對于專業制作電極板其間隔2.5-3mm即可。)在電極板的同極性金屬線焊幾根大頭針，以便插放蟑螂的誘餌。
由于電源未采用隔離變壓器降壓，電路帶電，安裝和調測時要格外小心，以免碰電。
將元器件焊接在自制的印刷電路板上，并將A、B兩點分別接在梳狀電極板的兩個電極上，再將整個電路裝入一絕緣殼內。
光電二極管VT的光電頭和兩只發光二極管應安裝在塑料外殼的表面處，這樣便于接收外界的光線和顯示工作狀態。
由于蟑螂對電場十分敏感，所以，繼電器要用兩組觸點同時切斷電源。
在電極板上放入誘餌(可插在針頭上)，放在平時蟑螂經常出現的地方，要有45°左右的傾斜角，在板下放一盆水，再加上幾滴食油。當被擊暈的蟑螂落入盆內時就會被油膜粘住而淹死。
光電三極管VT的光電頭廚房(或衛生間)的照明燈可照射，但要避免其它的照明燈的強光照射，以免電路不能正常工作。
發光二極管VD13綠燈燃亮，顯示高壓不工作；若發光二極管VD14紅燈燃亮，則顯示高壓電路處于工作狀態。
使用者還可根據情況自行調節定時通、斷電時間，只需改變電阻R5和R6即可，也可用電位器取代電阻R5和R6，這樣可隨時調節。
白天家中有老人或小孩，一定要切斷電源，以防光電三極管受光線干擾誤動作，使高壓電路工作，造成觸電！
整個電路(包括電極板)可制成裝在一留有蟑螂進食通道的高壓絕緣外殼中，做成一整套裝置，放在蟑螂經常出入的地方，或貼在蟑螂出沒的垂直于地面的水池或柜上。 |
