    電腦顯示器15針VGA視頻接口定義

    更新時間:2017/7/12 17:55:26    閱讀:41783    分享此文章:
    VGA是電腦顯示器常用的模擬視頻信號接口,它共15個針,本文將介紹其接口定義。

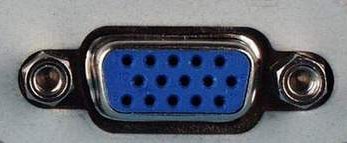

    VGA接口實物圖(插座)

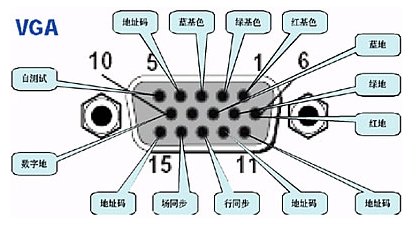

    插頭插座引腳圖



    引腳定義



    1   RED .Red Video (75 ohm, 0.7 V p-p)(紅基色信號)

    2   GREEN. Green Video (75 ohm, 0.7 V p-p)(綠基色信號)

    3   BLUE. Blue Video (75 ohm, 0.7 V p-p)(藍基色信號)

    4   ID2. Monitor ID Bit 2(顯示器標識位2,地址碼,I2C接口,主機用來查看顯示器ID和型號等信息的接口)

    5   GND.   Ground(地)

    6   RGND. Red Ground(紅色地)

    7   GGND. Green Ground(綠色地)

    8   BGND. Blue Ground(藍色地)

    9   KEY-Key. (No pin)(空,無引腳)

    10   SGND. Sync Ground(同步數字地)

    11   ID0 . Monitor ID Bit 0(顯示器標識位0,地址碼,I2C接口,主機用來查看顯示器ID和型號等信息的接口)

    12   ID1or SDA . Monitor ID Bit 1(顯示器標識位1,地址碼,I2C接口,主機用來查看顯示器ID和型號等信息的接口)

    13   HSYNC or CSYNC   Horizontal Sync (or Composite Sync)(行同步)

    14   VSYNC. Vertical Sync(場同步)

    15   ID3or SCL. Monitor ID Bit 3(顯示器標識位3,地址碼,I2C接口,主機用來查看顯示器ID和型號等信息的接口)

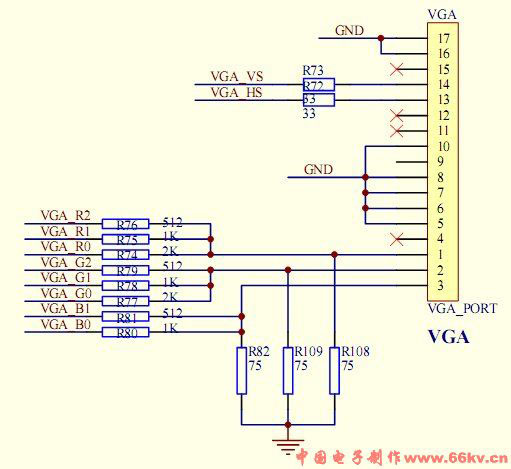

    利用IO口和電阻網絡控制VGA像素顏色接口的方法如上圖所示,電阻選值計算方法如下:

    1:基值電阻=75ohm

    2:假設 k 為顏色位數,最高位電阻值為 x ,IO口高電壓為 Vio(單位V) ,則計算x的公式為:



    3:根據上式可計算出最高位電阻值,由于計算出的值要比75ohm大很多,所以取常用的近似值代替計算出的值即可。次高位電阻值也取近似值,取最高位的2倍,再次高位取次高位的2倍,依次類推計算出所有電阻值。
