    數字溫度傳感器DS18B20引腳圖

    更新時間:2017/1/20 0:16:36    閱讀:36980    分享此文章:
    DS18B20是常用的溫度傳感器,具有體積小,硬件開銷低,抗干擾能力強,精度高的特點,本公司的“溫控器套件”就用到此器件。

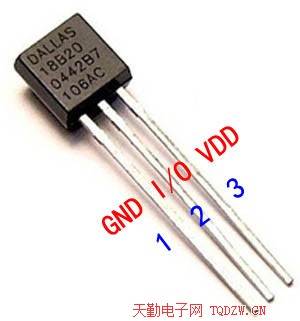

    引腳排列圖

    面對著扁平的那一面,左負右正,一旦接反就會立刻發熱,有可能燒毀!

    1腳(GND):電源負極

    2腳(I/O):通訊接口

    3腳(VDD):5V電源正極





    電路接線圖





    技術參數

    測溫范圍:-55℃~+125℃

    固有測溫誤差:0.5℃

    工作電源: DC3.0-5.5V
