    自制簡易太陽能手機充電器

    更新時間:2017/6/5 20:06:57    閱讀:16333    分享此文章:
    本文介紹的充電器采用太陽能電池板提供能源,可以輸出2.5V-5.5V可調的穩定電壓,用于手機充電,或者其他設備充電。

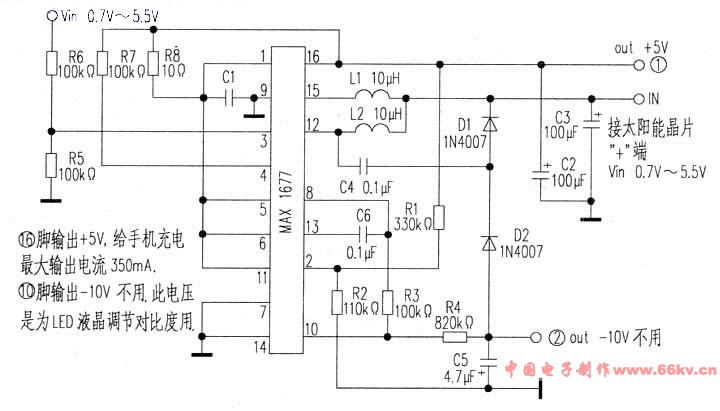

    電路原理圖:



    所需要的元器件如下:

    (1)MAXl677從VCD上拆得,是一種專為LED提供電源的芯片、16腳雙列QSOP封裝,輸入電壓范圍0.7V~5.5V,主要輸出2.5V~5.5V可調電壓和—1OV直流電壓,最大輸出電流可達350mA,電源效率可達95%.
    (2)L1、L2磁芯電感,從原液晶顯示模塊上拆得,型號是D01608C-103表貼磁芯電感。

    (3)R1、R2普通貼片電阻。R1和R2的阻值決定了主輸出電壓值。R3、R4:電阻、普通貼片件,R5、R6電阻:普通貼片元件。

    (4)D1、D2肖特基二極管,可用其他型號。

    (5)C1、C4、C6陶瓷電容,C2、C3、C5電解電容。

    將各元器件按原理圖焊接好后,并經查準確無誤后即可接上太陽能晶片組,給電路提供電源。本人使用的是Utstarcom 610Q小靈通、充電器輸出5.2V 320mA電流,電池容量為480mA,完全可以給手機充電。光線越好,充電效果越好!若沒有太陽能晶片,也可以用兩節1.5V電池給電路供電,讓手機在沒市電的情況照樣充電。這樣,在陽光下你的手機也可以充電了,有興趣的朋友不妨試試(筆者對大容量手機尚未測試過)。
