一、所用材料
火牛充電器一只，LM317四只，四槽充電器外殼一只，銅質散熱板四塊，5Ω/1W電阻四只，1kΩ(1／8W)電阻一只，發光二極管一只，交流電源線一根。
二、火牛充電器輸出電流測定

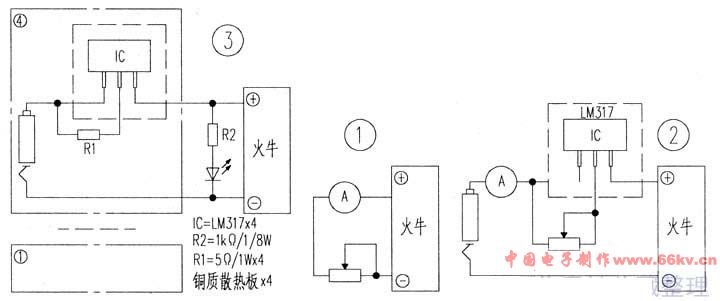

按圖1所示將電流表和滑動電阻換好，加電調整滑動電阻，使充電的達到過流保護狀態，即停止輸出電流，此時表上指示的就是充電的的最大的輸出電流1A。
三、恒流電阻的選用
DIY恒流充電器的充電電流要根據火牛的最大輸出電流時發熱情況(即與火牛的質量有關)，按最大輸出的70％到80％作額定電流。
該火牛的最大輸出電流是1000mA，按80％即800mA給四節5號或7號電池施行并聯恒流充電。每節電池按200mA的恒定電流進行充電。按圖2接好電流表、滑動電阻和待充電電池。并給三端穩壓器加上散熱板，加電調整滑動電阻，使電流表上的電流為200mA，停電并測量滑動電阻的阻值。該阻值就是200mA恒定電流的恒流電阻，可選用5Ω。
四、恒流充電器DIY
將火牛的充電板用絕緣帶固定在四槽充電器殼內的底部。接好交流電源線，焊好指示燈。將四只三端穩壓器分別裝在一個銅質散熱板上，并把散熱板裝在充電器殼的兩側外部，將三端器件的輸入端和火牛的輸出端相接，器件中端和輸出端上焊接5Ω恒流電阻。注意，要架空焊接，以利散熱。器件的輸出端和四槽充電器中的正極相連，電池的負極即彈簧端和火牛的輸出負極相接。如圖3所示，用同樣的方法將其他三路裝好。四槽充電器即告完成。
五、恒流充電時間的額定
用已知充電電池容量的1.5倍除以恒定的充電電流200mA，得出需要的充電時間。根據充電電池的制造質量和使用情況，在充電過程中可用溫度計監測電池在各階段的溫升情況。對那些未知電池容量的充電電池，在充電時和已知容量的充電電池作溫升變化對比。做到心中有數。用較短的充電時間和較低的電池溫升，把電池充好。以充電時電池的溫升不超過環境溫度的10-15°為好。
六、小結
該恒流充電器，對那些其他充電器拒充的電池，表現出出色的充電效果。如能和定時器結合使用，組成自動充電器，還可省去對充電時間監控的麻煩。愛動手的朋友不妨也DIY一下。
