    AT89C51電子時鐘

    更新時間:2017/6/8 20:13:58    閱讀:36740    分享此文章:
    此電子時鐘單片機采用AT89C51或者AT89C51,動態顯示采用兩只4位數碼管,程序比較簡單,有興趣的朋友可以做一下試試。

    1、功能
    1 開機時,顯示12:00:00的時間開始計時;
    2 P0.0/AD0控制“秒”的調整,每按一次加1秒;
    3 P0.1/AD1控制“分”的調整,每按一次加1分;
    4 P0.2/AD2控制“時”的調整,每按一次加1個小時;

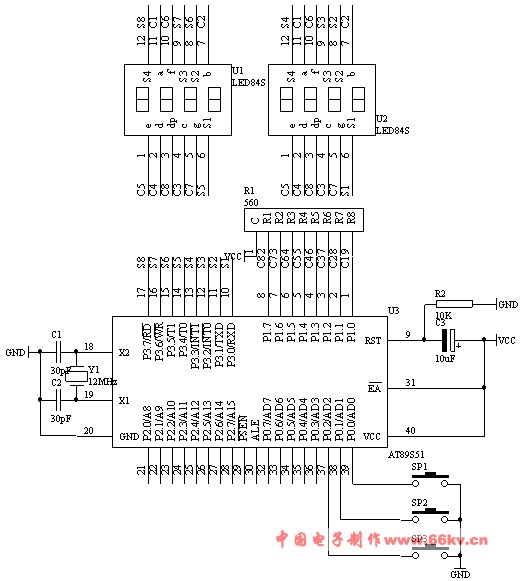

    2、電路原理圖



    3、系統板上硬件連線
    (1)把“單片機系統”區域中的P1.0-P1.7端口用8芯排線連接到“動態數碼顯示”區域中的A-H端口上;
    (2)把“單片機系統:區域中的P3.0-P3.7端口用8芯排線連接到“動態數碼顯示”區域中的S1-S8端口上;
    (3)把“單片機系統”區域中的P0.0/AD0、P0.1/AD1、P0.2/AD2端口分別用導線連接到“獨立式鍵盤”區域中的SP3、SP2、SP1端口上;

    4、匯編源程序

    程序下載(右鍵點擊-目標另存為)
