    模擬雨滴聲電路

    更新時間:2017/6/9 0:04:11    閱讀:33709    分享此文章:
    該電路由MCl455PlG芯片產生雨滴信號,由功放集成電路LM386放大后,在揚聲器發出雨滴聲音。

    MCl455PlG芯片簡介

    ON公司生產的定時器IC MCl455PlG其特性是工作電壓范圍從+4.5V~+16V,定時時間從幾微秒到幾個小時。工作在非穩態和單穩兩種模式,占空比可調。輸出電流可達200mA,功耗15mw左右,可驅動多個TTL,極高的溫度穩定性,最大工作頻率500kHz等。

    Mcl455PIG的①腳地、②腳觸發端、③腳輸出、④腳復位端、⑤腳控制電壓、⑥腳閾值電壓、⑦腳放電端、⑧腳電源端+v。

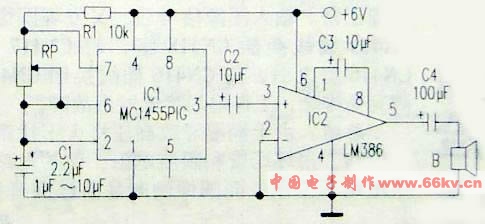

    電路原理圖



    工作原理

    電阻R1提供給⑦腳放電端,RP和c1組成Rc充放電路。調節電位器RP和電容c1.可得到雨滴聲,電阻阻值越小,聲音節奏越快。電n且阻值越大,聲音節奏越慢。可根據需要選擇試聽自己滿意的雨滴聲。

    該雨滴聲通過內部處理,從③腳輸出的雨滴聲信號經電容c2耦合到LM386的③腳進行功放,⑤腳輸出音頻信號推動揚聲器B放出聲音。

    該電路的工作電流大約在10mA左右,很省電,但揚聲器功率如果變大,其總工作電流也跟著加大,這一點要注意。我使用的是電子玩具揚聲器。
