    多路競賽搶答器設計制作

    更新時間:2017/6/9 11:26:17    閱讀:34622    分享此文章:
    該搶答器是由n路(n是自然數,代表搶答器實際組數)搶答開關電路、n路燈光電路和公用聲響電路、電源變換電路等組成。

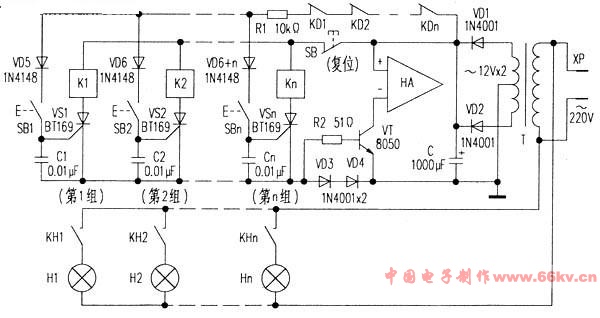

    一、工作原理

    當比賽者都沒有按搶答器按鈕SB1-SBn時,單向晶閘管VS1~VSn均處于截止?fàn)顟B(tài),對應繼電器K1~Kn亦處于釋放狀態,其常開觸點KH1~KHn切斷電燈H1~Hn供電回路,使之不發光;同時,三極管VT無偏壓而截止,蜂鳴器HA不發聲。

    搶答開始后,假如第1小組搶先按動了SB1按鈕,則VS1導通,K1通電吸合,KH1觸點閉合,指示燈H1發光;與此同時,K1的常閉觸點KD1斷開,使其他小組按動SB2~SBn按鈕時,對應VS2~VSn都無法獲得觸發電流而仍保持截止?fàn)顟B(tài),K2~Kn亦無法吸合,則第1小組獲得搶答權。另外,只要K1~Kn中任何一個繼電器吸合,則串入供電回路的電壓取樣二極管VD3、VD4便輸出約1.5V(實測)直流電壓,經R2限流后,控制VT飽和導通,使HA通電發出響聲,表示已有小組獲得搶答權。當主持人按動一下復位按鈕開關SB時,電路即恢復初始狀態,以便開始下一輪搶答。

    電路中,R1為VS1-VSn觸發端的共用限流電阻,R2為VT的限流電阻。C1~Cn分別為VS1~VSn觸發端的交流旁路電容器,其主要作用是消除由SB1~SBn傳輸線引入的外界雜波感應信號,防止對應VS1~VSn誤觸發。VD5~VD6 n為隔離二極管,避免VS1~VSn相互間發生干擾。



    二、元器件選擇與制作

    VS1~VSn均選用BT169或MCR100-1等小型塑封單向晶閘管。K1~Kn均用jzx-17F/12V-2Z小型中功率電磁繼電器。HA用直流工作電壓12V、工作電流≤1A的蜂鳴器或電鈴。
