    場效應管和光敏管組成的光控音量電位器

    更新時間:2017/6/30 15:16:02    閱讀:34135    分享此文章:
    這是一種光控電位器的電路,所不同的是它采用雙光敏管對稱控制。當光源照射光敏管VT1,溝道電阻減小,音量提高;若照射VT2音量則降低,從而實現了光控音量調節。

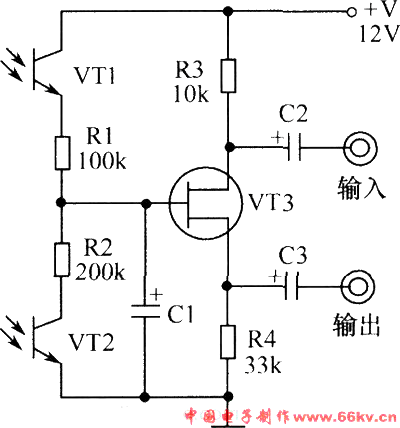

    電路原理圖



    該電位器每次開機時,由于C1的限制VT3管的G極電位為0V,溝道電阻為最大值,音量也就被控制在最小。

    VT3選用3DJ6F或同類場效應管。VT1、VT2使用市售NPN型光敏管即可,C1、C2、C3選用6.3μF/25V鉭電解電容。電阻選用1/8W 金屬膜電阻。
