    LA42352 5W雙聲道音頻功放

    更新時間:2017/7/1 11:36:47    閱讀:38323    分享此文章:
    這是一款立體聲的集成功放,單電源供電,每個聲道輸出功率5W左右,廣泛應用在各類音響器材中。

    特征:
    輸出功率 5W× 2 聲道(Vcc= 18V,RL= 8Ω ,總諧波失真= 10% )
    內置直流音量控制。
    內置待機功能。
    內置過熱保護。

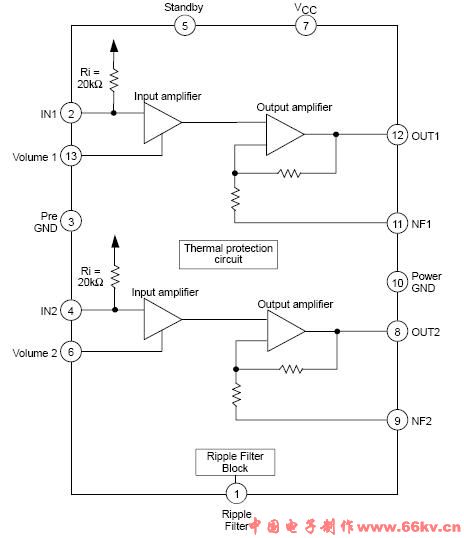

    LA42352引腳圖



    引腳功能:

    1、ripple filter紋波濾波器
    2、1 IN 信號輸入
    3、PRE GND 前置放大器接地
    4、2 IN 信號輸入
    5、standby 待機
    6、2 直流音量控制
    7、VCC電源+
    8、2 OUT輸出
    9、負反饋
    10、PWR GND接地
    11、負反饋
    12、1 OUT輸出
    13、1 直流音量控制

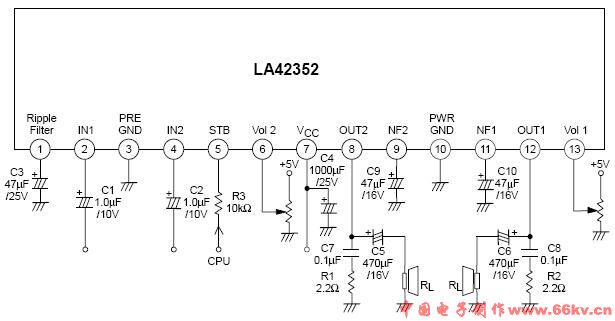

    LA42352典型應用電路圖
