    茶葉盒做的立體聲小音箱

    更新時間:2017/7/1 11:10:03    閱讀:35579    分享此文章:
    這是2009年的一個作品,使用茶葉盒的紙漿板做音箱的外殼,TDA2822M做的功放,做工一般,但音響效果還是很好的,現在還在使用,有興趣的朋友可以模仿參考。

    1.取材,這是一個不用的茶葉盒,拆開

    2.根據材料分割成適合做音箱的的尺寸

    3.用膠把板子粘在一塊,要密封,不能漏氣,同時也要堅固

    4.裝上開好孔的前板,內部在裝一個加強肋

    5.這樣音箱就基本成形了

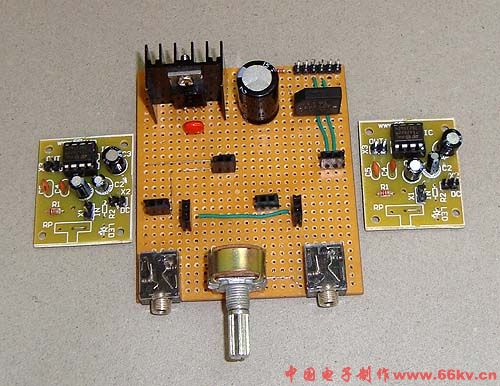

    6.我做的功放,由于功率不用太大,我采用了兩套TDA2822的BTL功放,裝在一個萬能板上,再加一個穩壓電源

    7.這是其中一個TDA2822的BTL功放,這里有套件出售http://www.tqdzw.cn/Shop/ShowProduct.asp?ProductID=52

    8.這是做好的功放板

    9.功放板的反面

    10.功放板用這個12V的變壓器來供電

    11.高音和低音揚聲器,不是很高檔,合適就行

    12.把功放,變壓器裝上

    13.做好后的樣子,試了一下音響效果,還不錯
