    三極管好壞測試儀

    更新時間:2017/7/6 17:45:23    閱讀:33322    分享此文章:
    這個簡單的電路在很多情況下給我很大的幫助,他可以測試三極管的好壞,在電路中,低至40歐姆的BC之間或者BE之間電阻,他可以檢查放大電路中的功率輸出三極管。

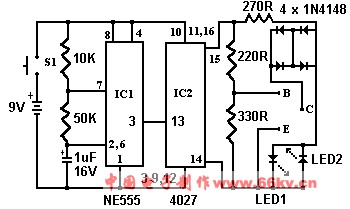

    電路原理如下:
    555 定時器(IC1)工作為12赫茲的振蕩器,3腳輸出驅動4027(IC2)雙穩態電路。經過2分頻在14,15腳輸出,輸出經過限流電阻R3連接到 LED1和LED2,兩個LED已經被安排,因此當不同極性的三極管接入電路時只有一個LED發光,當沒有三極管接入時,兩個LED將交替的閃光。14, 15腳輸出經過分壓電阻R4于R5接于被測三極管的B極,當一個好的三極管被接入后,三極管導通,對兩個LED中的一個產生通路,如果一個好的NPN三極管接入,LED1將閃爍,如果接入的是PNP三極管,則LED2閃爍。如果接入的是一個開路的三極管,則兩個LED輪流閃爍,如果接入的是一個短路的三極管,則兩個LED都不閃爍。
