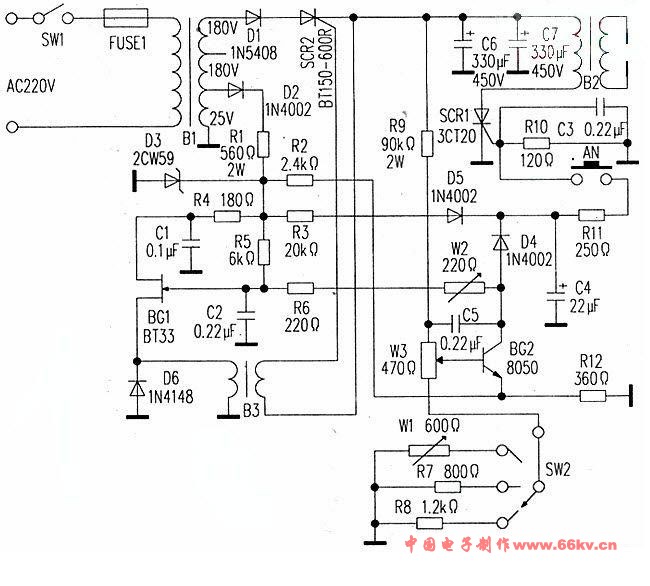

1、工作原理是電容儲能放電式。接通電源后，通過D2得到的脈動直流半波電壓，經D3削波穩壓后，一路送給SCR1主觸發電路，另一路送到SCR2輔助觸發電路。輔助觸發電路的主要功能，是通過調節細調電位器W3或粗調開關SW2來調節C6、C7電容器的充電電壓大小(控制輸出功率大小)，C6、C7上的電壓通過R9、W3.、SW2組成的分壓器，在W3的中心抽頭拾取電壓信號送到比較器BG2基極，與送到其發射極的削波電壓相比較。如果小于其值，則BG2截止，這時，SCR2在BG1組成的弛張振蕩器控制下導通，C6、C7經D1、SCR2充電．當C6、C7上的電壓達到設定值時，BG2導通，BG1組成的弛張振蕩器停止工作，C6、C7充電結束。D4為鉗位二極管，用于當焊接按鈕AN按下時迫使BG1停止振蕩。

2、變壓器B1用4cm×5cm鐵心，B2所用鐵心面積樣，初級用Φ2mm漆包線繞98T，次級用0.6mm×8mm扁銅線繞8T。

3、調整

第一步將SW2撥到對應電阻R8的那一擋(最小擋)，W3中心抽頭調到R9一側。

第二步：W2阻值調到最小值，然后接通電源，調整W2到BG1能夠起振。按下AN，BG1能夠完全停振。

第三步．將SW2撥到對應微調電阻W1那一擋(最大擋)，W3中心抽頭調到SW2一側，W1阻值調整到最大值，用萬用表直流擋測量C7上的電壓，并調整W1使其達到400V.此電路結構簡單、功能完善、調整方便，裝好后在最大功率下能焊接0.5mm以下的薄鋼板．以及進行了鋼絲、鋁皮、小型電路接頭的焊接。
