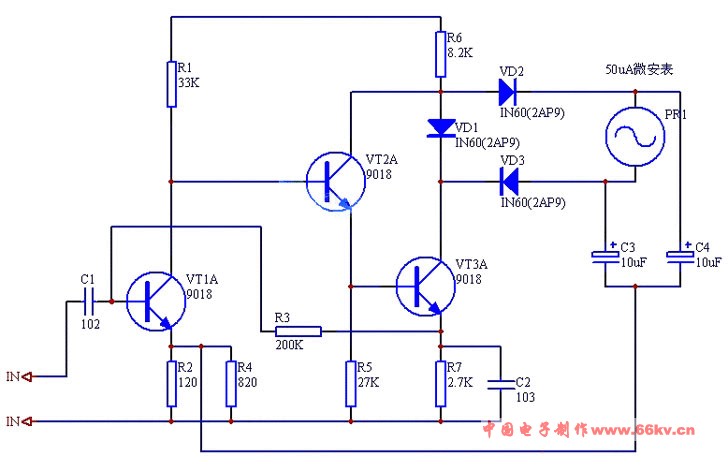

大家知道，減小初始非線性的方法之一是給整流二極管加上某個值的初始正偏壓。圖示電路即為采用這種方法的一個具體方案。放大器本身由晶體管VT1-VT3構成。晶體管VT2和VT3實質上構成復合管。由于這種結構具有較高的輸入阻抗，使前級增益得到了保證，這對毫伏表盤的線性化也是有利的。整流二極管VD2、VD3上的正向偏壓取自晶體管VT3集電極電路中串接的二極管VD1兩端，負反饋電壓加到晶體管VT1的發射級上。
對于圖示電路中元件參數，當輸入電壓為10mV時表頭滿度（精確值由電阻R4調定）。如果愛好者手頭只有100mA的表頭，為了達到同樣的靈敏度則要改變元件參數。這時電阻R2應為47Ω，R6--4.3KΩ，R7--1.4KΩ。本電路的輸入阻抗較低，因此，輸入分壓器應采用低阻式的（總電阻不大于2KΩ）。電路的上限工作頻率不低于50KHZ。
本電路中所用的晶體管VT1~VT3可換用2AP9。 |
