儀表放大器的結構特點：使儀表放大器成為一種高輸入電阻，高共模抑制比，具有較低的失調電壓，失調電流、噪聲及飄移的放大器。在使用時，在圖1中R4、R5、R6、R7四個電阻要精密且匹
配，否則將給放大倍數帶來誤差，而且將降低電路的共模抑制比。
一、儀表放大器電路圖
本設計采用Prote199se電路仿真軟件，繪制電原理圖后可自動生成印制線路板圖.還可進行電路仿真。繪制電原理圖時特別要注意選擇各種元件的封裝形式.這也是后序能否成功自動布線的關
鍵之一。本設計中各元件的封裝形式如下：電阻(AXIAL0.3)、電解電容(RB.2/.4)、瓷介電容(RAD0.1)、集成電路(DIP-8)、三端穩壓塊(TO-220)。

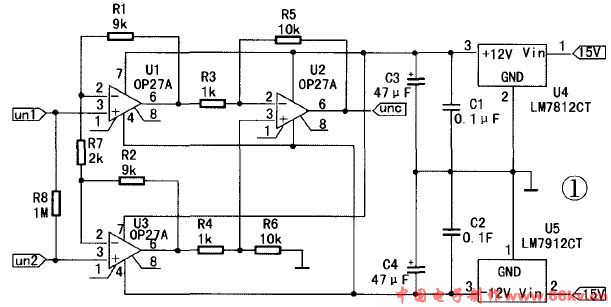

儀表放大器的電路圖如圖1。圖中R8是原理圖電氣檢查時附加的，實際制作時不用安裝。
二、電原理圖繪制與印制板圖設計
1、進入Prote199se SCH界面，繪制電原理圖； 經電氣檢查(Tool—ERC)， 無誤后即可生成網絡表(Design—Great Netlist)。
2、進入Prote199se PCB界面，繪制印制板圖。先確定外圍尺寸：長50mm、寬25mm。且要求外框接地又不能封閉如圖2。接著載入網絡表(Design—Load Nets)，把所有的元件合理地布到印制板
圖上。進行自動布線參數的設置(Options—Rules)。最基本的有三點：線寬、線距和層數。本設計采用單面板。參數設置完畢。即可執行自動布線命令(Auto Routs—All)。設計結果：圖2為

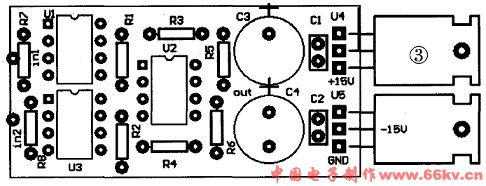

印制板圖(比例：1:1)，圖3為元件分布圖(比例2:1)。
三儀表放大器電路原理仿真
1、仿真步驟如下：
(1)添加仿真庫

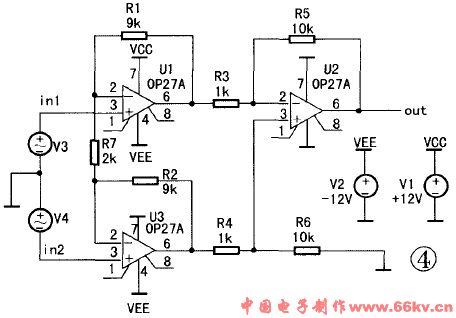

(2)從仿真元件庫中選取、放置所需的元件.連接好原理圖.加上激勵源，設置好參數.如圖4。
注意：
①R8、C1、C2、C3、C4、U4、U5可不接；
② 把VCC設置成+15V.VEE設置成-15V；
③VCC、VEE 電源要單獨畫。

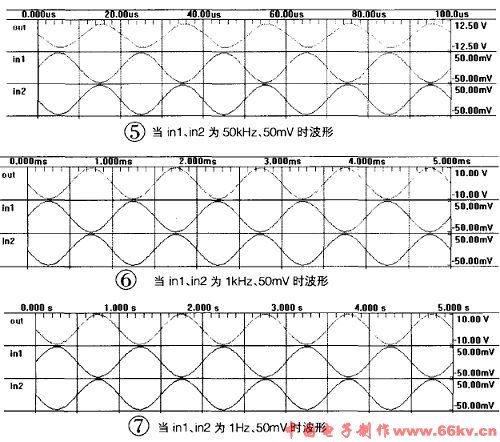

(3) 執 行Simulate—Setup命令，加入需要分析的信號input1、input2以及output，再執行Simulate—Run命令.即可看到所設置的仿真波形 圖。例如圖5、圖6、圖7。
2、仿真結果分析
(1)輸出電壓Voul=100(Vin1+Vin2)；
(2)當輸入信號頻率約為50kHz時.輸出信號開始失真；
(3)本儀表放大器的低頻響應很好，當輸入信號頻率為1Hz時，輸出信號仍不失真。 |
