    用音樂片制作燃氣熄火報警器

    更新時間:2017/6/4 10:08:49    閱讀:32100    分享此文章:
    用煤氣或液化氣燒煮過程中湯水溢出,很容易將灶火撲滅,燃氣泄漏室內,造成生命和財產嚴重損失。裝一個燃氣報警器就可以有效地防止事故的發生,市售燃氣報警器都是用氣體泄漏報警。這里介紹一個利用音樂賀卡發聲片制作的新穎光敏燃氣報警器,材料少、制作簡單、耗電小,一般情況下只要元件可靠,制作成功以后無需調試,當燃氣灶熄火時就能及時發出報警信號。

    一、制作材料
      1/8碳膜電阻3K、150K各1只,KD一153音樂集成片1片,光敏三極管3DD1只,三極管3DG6、3DG130各1只,8Ω揚聲器1只,開關1只,2節干電池連電池夾。

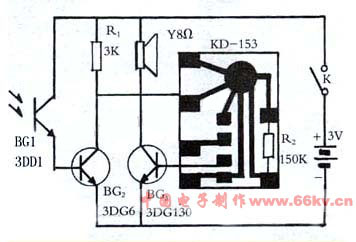

    二、電路原理圖



    三、制作方法
      在一塊環氧絕緣板上,將以上各元件按圖焊接以后裝在合適的小塑料盒里,塑料盒正面中心位置鉆一個小孔,將BG1光敏三極管露出盒外,再在小盒的側面安裝一個開關,電池夾也裝在塑料盒內。

    四、使用方法
      將做好的報警器固定在靠近燃氣灶具兩只灶眼、比灶眼高5cm的正前方墻上,在燒飯、燒水時,點燃灶具以后將報警器開關閉合,就可以放心離開。

    五、工作原理
      在燃氣灶正常燃燒時,報警器處于待機工作狀態。 DG1光敏三極管受到火焰照射呈低阻狀態,BG2導通,音樂發聲片處于低電位不工作,揚聲器則不發聲。一旦燃氣灶突然熄火,光敏三極管失去光照射,其內阻提高,BG2由飽和而轉為截止,音樂集成塊觸發工作,經BG3放大后由報警喇叭發出警告聲,提示主人關閉燃氣具,及時防止燃氣中毒事故發生。
