    NE555制作震動報警器

    更新時間:2017/6/3 11:25:05    閱讀:37976    分享此文章:
    該震動報警器由時基集成電路NE555組成,性能可靠,簡單實用,感興趣的電子愛好者不妨一試。

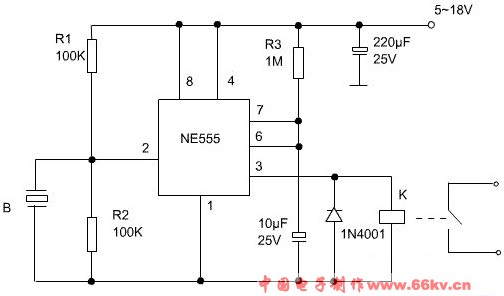

    電原理圖見下圖。其核心器件為常用的555時基集成電路,再加上幾只外圍元件,就構成了高靈敏度的觸發延時電路。觸發信號由2腳輸入,經觸發、翻轉、延時,控制電壓由3腳輸出。最大負載電流為200毫安,可直接驅動中小功率負載。



    電路的靈敏度可調整電阻R1來選擇,R1取值小靈敏度低,取值大靈敏度高。延時時間的長短,由R3、C2決定,R3、C2取值越大,延時時間越長。電路的供電電壓范圍為5~18V,靜態耗電小于10毫安。

    當被保護對象發生震動時,傳感器B立即檢測出來并送入NE555的2腳一串脈沖信號,其3腳輸出電壓直接驅動繼電器K吸合,常開觸點控制報警器工作。

    本電路對元器件的要求并不嚴格。只要電容器C1漏電小,C2選用鉭電解電容即可。電路裝好無需任何調試,通電即可工作。
