電路工作原理

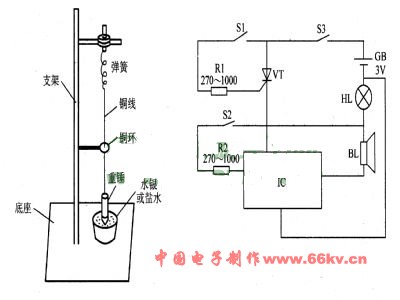

該家用地震報警器電路由觸發控制電路和聲光報警電路組成，如下圖所示。
觸發控制電路由觸發開關Sl、S2、電阻器Rl、R2和晶閘管VT組成。
聲光報警電路由指示燈HL、音效集成電路IC和揚聲器BL組成。
觸發開關S2是由銅環和重錘與銅線構成的動合開關，用它來檢測地震橫波;S1是由重錘和盆內的水銀 (或鹽水)構成動合開關，它用來檢測地震縱波。S1和S2組成檢測裝置。
使用時，將檢測裝置安裝在室內墻壁上或窗臺上，若有地震活動，縱渡先傳到地面，重錘產生垂直震動并與水銀 (或鹽水)接觸 (即Sl接通)，使VT受觸發而導通，IC通電工作，BL發出短促的警報聲，同時HL點亮。橫波傳到地面，重錘產生水平位移，使重錘銅線與銅環相接觸 (即S2接通)，IC受觸發而改變報警聲。
調整Rl的阻值，可以改變VT觸發導通的靈敏度，從而改變縱波測試的靈敏度。
調整R2的阻值，可以改變lC觸發的靈敏度，從而改變橫波測試的靈敏度 (縱波和橫波測試的靈敏度均不宜太高，以免誤報)。
元器件選擇
Rl和R2選用1/4W金屬膜電阻器或碳膜電阻器。
VT選用MCRlO0-6或BTl69型晶閘管。
IC選用KD9561型音效集成電路。
BL選用0.25W、8Ω的微型電動式揚聲器。
HL選用3.8V紅色指示燈。
S3選用微型單極撥動式開關。
重錘線使用Φ0.2mm、長0.5-1m的銅線，銅環孔徑為們?chǔ)?.5mm，銅環與重錘的間距為10cm。 |
