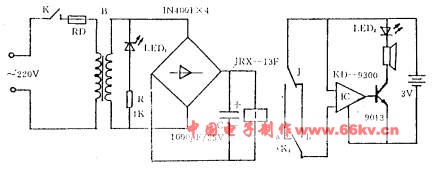

下圖是一簡單的音樂停電、來電告知器原理圖:
當電網正常供電時,發光二極管LED1通電發光,繼電器吸合,此時將K2置于a,KD—9300音樂集成電路未被觸發,揚聲器和發光二極管LED2不能發出聲光報警。當電網停電時,J釋放,KD-9300被觸發,輸出的音樂信號經三極管9013放大后,推動揚聲器發出樂曲聲。此時將K2置于b,為來電報警作好準備。來電時,KD-9300又被觸發,輸出音樂信號,此時再將K2置于a,為停電報警作好準備。 |
